Menerapkan Sketsa Gambar Benda Kerja 3D Sesuai Aturan Proyeksi Piktorial

Pada kesempatan ini kita kan membahas tentang proyeksi gambar. sebelumnya kita harus mengenal dan mengerti apa itu yang dimaksud dengan " Proyeksi". Proyeksi adalah gambar bayangan suatu benda yang berasal dari benda atau imajiner yang dituangkan dalam bidang gambar menurut cara-cara tertentu.

Sebuah benda bila dilihat dari berbagai sisi ( depan, belakang, kanan, kiri, atas dan bawah ) akan memiliki penampakan yang berbeda-beda. Nah gambar penampakan bayangan ini yang akan digambarkan dalam bidang gambar menurut ketentuan dan teknik-teknik yang berlaku. Mari sekarang kita  membahas tentang proyeksi.

Pembagian Proyeksi

Proyeksi piktorial adalah cara penyajian suatu gambar tiga dibensi terhadap bidang dua dimensi. Sedangkan proyeksi ortogonal merupakan cara pemproyeksian yang bidang proyeksinya mempunyai sudut tegak lurus terhdap proyektornya.

Sementara proyeksi dari segi memandangnya dibagi menjadi dua yaitu proyeksi eropa dan amerika. Pada kesempatan ini mari kita bahas dahulu tentang proyeksi Piktorial.

Untuk menampilkan gambar-gambar tiga dimensi pada sebuah bidang dua dimensi. dapat dilakukan dengan beberapa macam cara proyeksi sesuai dengan aturan menggambar. Beberapa macam cara proyeksi antara lain :

Proyeksi Isometri

Untuk mengetahui apakah suatu gambar diproyeksikan dengan cara isometri atau untuk memproyeksikan gambar tiga dimensi pada bidang dengan proyeksi isometri, maka perlu diketahui ciri-ciri dan syarat-syarat untuk menampilkan suatu gambar dengan proyeksi isometri. Nah yang pertama kita bahas adalah ciri-ciri proyeksi isometri

Ciri-cirinya :

1. Ciri pada sumbunya :
   -  Sumbu x dan sumbu y mempunyai sudut 30 derejat terhadap garis mendatar
   -  Sudut antara sumbu yang satu dengan sumbu lainnya 120 derajat

2. Ciri pada ukurannya

    Panjang gambar pada masing-masing sumbu sama dengan panjang benda yang digambarnya

Contoh Gambar Proyeksi Isometri

a. Penyajian Proyeksi Isometri
Penyajian gambar dengan proyeksi isometri dapat dilakukan dengan beberapa posisi (kedudukan), yaitu posisi normal, terbalik dan horizontal.
1. Proyeksi isometri dengan posisi normal
Contoh :

Proyeksi isometri dengan posisi normal

2. Proyeksi isometri dengan posisi terbalik
contoh

Proyeksi isometri dengan posisi terbalik

3. Proyeksi isometri dengan posisi horizontal
contoh

Proyeksi isometri dengan posisi horizontal

Proyeksi Dimetri

Pada proyeksi dimetri terdapat beberapa ciri dan ketentuan yang perlu diketahui, ciri dan ketentuan tersebut antara lain :

Ciri-cirinya :

1. Ciri pada sumbunya :
    Pada sumbu X mempunyai sudut 10 derejat, sedangkan pada sumbu Y mempunyai sudut 40 derejat.

2. Ciri pada ukurannya

    Perbandingan skala ukuran pada sumbu x = 1:1, dan skala pada sumbu y=1:2, sedangkan pada sumbu z = 1:1

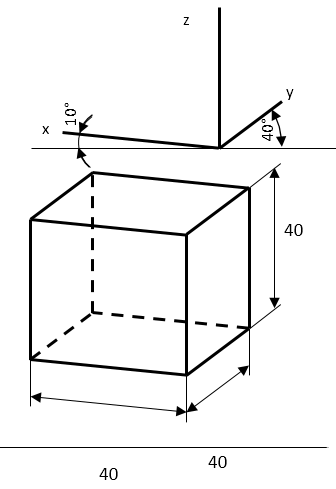

Contoh Proyeksi Dimetri

Keterangan :

• Ukuran pada sumbu x = 40 mm
• Ukuran pada sumbu y = 20 mm ( setengahnya karena perbandingannya 1:2)
• Ukuran pada sumbu z = 40 mm

Proyeksi Miring/Oblique

Pada proyeksi miring, sumbu x berhimpit dengan garis horizontal/mendatar dan sumbu y mempunyai sudut 45 derajat dengan garis mendatar. Skala pada proyeksi miring sama dengan skala pada proyeksi dimetri, yaitu :

- Sumbu x = 1:1

- Sumbu y = 1:2

- Sumbu z = 1:1

Proyeksi Miring/Oblique

Proyeksi Perspektif

Dalam gambar teknik, gambar perspektif jarang dipakai. Gambar perspektif dibagi menjadi tiga macam yaitu :

a. Perspektif dengan satu titik hilang

a. Perspektif dengan dua titik hilang

a. Perspektif dengan tiga titik hilang

Proyeksi Perspektif

Mari kita nonton dulu tentang proyeksi piktorial, Selamat menyaksikan.

Untuk menambah keterampilan, bisa didownload latihan menggambar proyeksi piktorial dibawah ini
